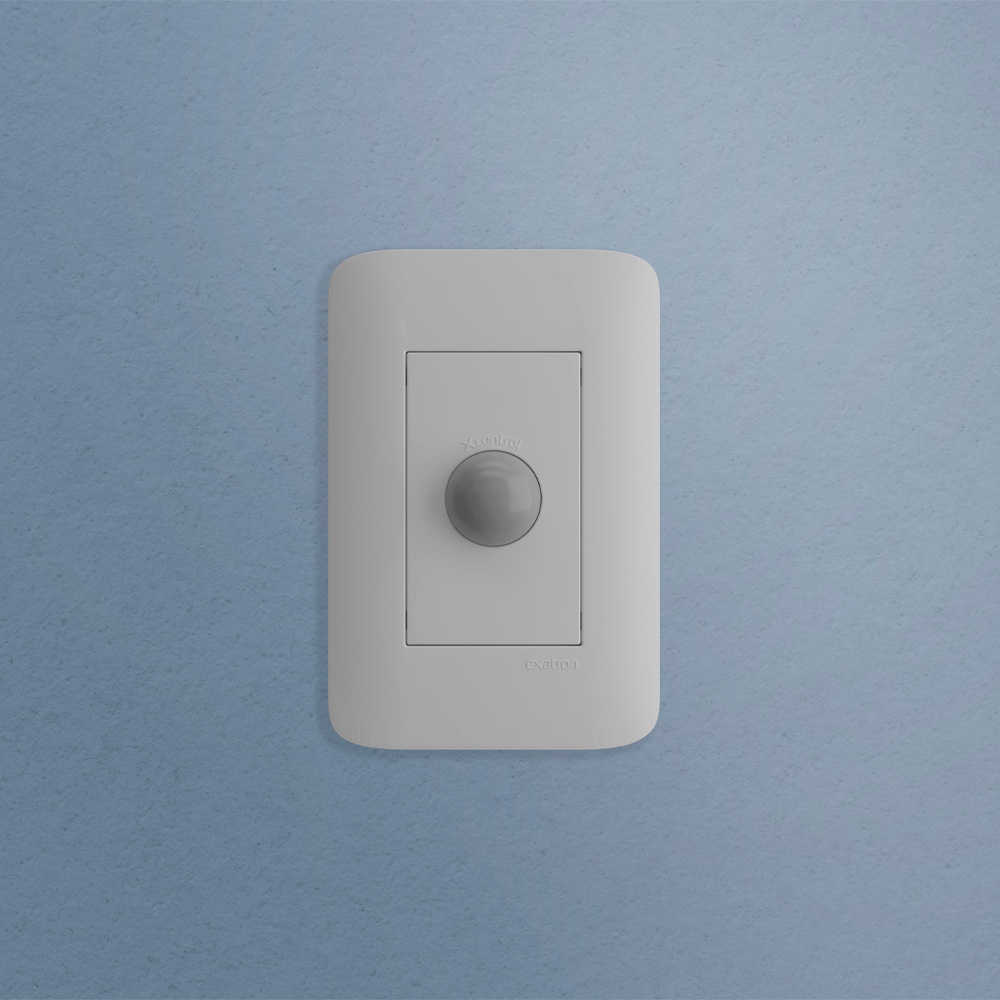

Los sensores de presencia de Exatron son soluciones prácticas e inteligentes para crear entornos más seguros y económicos. Con una instalación eléctrica adecuada, se garantiza el pleno funcionamiento del dispositivo, evitando averías y riesgos.
En esta guía aprenderá cómo instalar Sensores de presencia Exatron De forma sencilla y segura. Recuerda: en caso de duda, consulta siempre con un electricista cualificado.
¿Por qué utilizar sensores de presencia Exatron?
Instalar un sensor de presencia Exatron es sinónimo de:
- Ahorro de energía (hasta 75% en el punto comandado)
- Seguridad mejorada Interior y exterior
- Practicidad en la activación automática de la iluminación.
Los sensores Exatron son de voltaje dual y siguen una instalación estándar de tres cables:
- Fasehilo negro o marrón
- Cargahilo rojo
- Neutralhilo blanco o azul
Todos los modelos vienen con configuración predeterminada de fábricaListo para uso inmediato.
¿Dónde puedo encontrar el manual y el diagrama de cableado?
Podrás encontrar todos los manuales técnicos de los sensores de presencia en sitio de Exatron. Entre la información que contienen se encuentra:
- Diagramas de cableado para cada modelo
- Valores máximos de potencia por tipo de carga (consulte siempre la tabla antes de conectar la carga)
- Recomendaciones de instalación para evitar interferencias.
Diagramas de cableado para sensores de presencia Exatron
1) Sensor con carga
Conexiones:
- Neutro (blanco o azul): Conecte los cables neutros del sensor y la carga al cable neutro de la red eléctrica.
- Fase (negra o marrón): Conecte la fase del sensor a la tensión de red (110/220V).
- Cargar (rojo): Conecte la carga al sensor.
Para los ejemplos “B” y “C” a Las potencias máximas de accionamiento no deben sumarse.Consulte la tabla de potencia nominal indicada en el manual del producto.
2) Dos sensores en paralelo con una carga
Conexiones:
- Neutral: Tanto los sensores como la carga controlada están conectados al cable neutro de la red.
- Fase: Ambos sensores conectados a la misma fase de la red
- Carga: cables conectados en paralelo a la carga
3) Dos sensores en paralelo con múltiples cargas
Conexiones:
- Neutral: Ambos sensores están conectados al cable neutro de la red, al igual que cada una de las cargas.
- Fase: Ambos sensores conectados a la misma fase de la red
- Carga: cables conectados en paralelo a las cargas controladas
4) Sensor Exatron con contactor para cargas mayores
Sensor de presencia:
- Neutral: Conectar al cable neutro de la red + entrada A1 del contactor.
- Fase: Conectarse a la fase de red
- Carga: Conectar a la entrada A2 del contactor.
Contacto:
- Neutro: Conectar al cable neutro de la red en la entrada 3.
- Fase: fase de conexión a la red
Cargas en paralelo:
- Fase: Conectar a la entrada 2 del contactor.
- Neutral: Conectar a la entrada 4 del contactor.
Advertencia: utilice un Contactor Exatron Para cargas que excedan la capacidad del sensor. Utilice un Circuito RC (Amortiguador) para evitar transitorios.
Consejos finales para una instalación segura.
- Nunca realice ninguna instalación eléctrica con la fuente de alimentación energizada.
- Lea el manual específico del modelo que compró.
- No exceda el potencia máxima de accionamiento
- Compruebe que los cables estén correctamente conectados y aislados.
- En caso de duda, consulte con un electricista.
Instalar los sensores de presencia Exatron es un proceso sencillo si se sigue cuidadosamente las directrices técnicas. Además del ahorro y la seguridad, dispone de diferentes modelos para instalar en techos, paredes, muebles y otros puntos estratégicos.
Ahora que ya aprendiste a instalar el cableado eléctrico de los sensores de presencia Exatron, la marca líder en ventas de sensores de presencia en Brasil, aprovecha la oportunidad para aprender más. nuestra línea completaSi desea vender productos Exatron, comuníquese con uno de nuestros representantes. representante O contáctenos al 0800 541 3310.
Continúe siguiendo el blog de Exatron para obtener más consejos sobre la instalación y configuración de sensores inteligentes.
