Dispositivos de Proteção Contra Surtos Compacto Classe II para Motores - DPS

Información

Especificaciones técnicas

• Tecnologia de proteção: varistor de Óxido;

metálico (MOV) e centelhador a Gás (GDT);

• Tensão nominal de operação: 127/220 Vac – 50/60 Hz;

• Tensão máxima de operação contínua (UC): 320 Vac / 420 Vcc;

• Corrente nominal de descarga (IN) @ 8/20μs: 3 kA;

• Corrente máxima de descarga (IMAX) @ 8/20μs: 4,5 kA;

• Tensão de circuito aberto (UOC) @ 1,2/50μs: 6 kV;

• Impulsos de tensão: 6 kV @ 1,2/50 μs;

• Nível de proteção de tensão (UP): < 1,5 kV;

• Corrente residual (IPE): < 0,1 mA;

• Tempo de resposta típico: < 100 ns;

• Classe de proteção II (IEC 61643-11);

• Fusível backup (recomendado): 16 A (gL/gG);

• Temperatura de operação: -40 °C a +85 °C;

• Modos de proteção: Diferencial (L-N) e comum (L-G/N-G);

• Sistema de aterramento: TN e TT;

• Grau de proteção IP67;

• Indicador de operação: Led, ativo em operação;

• Ligação em paralelo com a carga;

• Protegido termicamente;

• Invólucro em material com característica de não propagação e auto extinção de fogo;

• N° de condutores protegidos: 02 (dois), 1,5 mm²;

• Atenção: Led indicador desligado significa falta de energia elétrica ou fusível de proteção térmico aberto (queimado). Em caso de queima, o DPS deverá ser substituído;

Observação: na utilização em motores de portões ou piscinas não substitui o uso de DR e não dispensa aterramento dos motores, atributos importantes para proteção humana contra choques elétricos.

Tabela técnica:

PARÂMETROS
Classe de proteção (IEC 61643-11) II
Modos de proteção Diferencial (L-N) e Comum (L-G/N-G)
Tecnologia de proteção Varistor de Óxido Metálico (MOV) e Centelhador a Gás (GDT)
Proteção térmica do produto Sim
Sistema de aterramento TN e TT
Grau de proteção IP IP67
Indicador de operação Led, ativo em operação
N° de condutores Protegidos 02 (dois)
Conexão elétrica Por fios de 1,5 mm²
Esquema de ligação Em paralelo com a carga
Fusível backup (recomendado) 16 A (gL/gG)
Temperatura de operação -40 °C a +85 °C
Tensão nominal de operação 127/220 Vac
Tensão máxima de operação contínua (UC) 320 Vac
420 Vcc
Corrente nominal de descarga (IN) @ 8/20µs 3 kA
Corrente máxima de descarga (IMAX) @ 8/20µs 4,5 kA
Tensão de circuito aberto (UOC) @ 1,2/50µs 6 kV
Nível de proteção de tensão (UP) < 1,5 kV
Corrente residual (IPE) < 0,1 mA
Tempo de resposta típico < 100 ns

Instalación

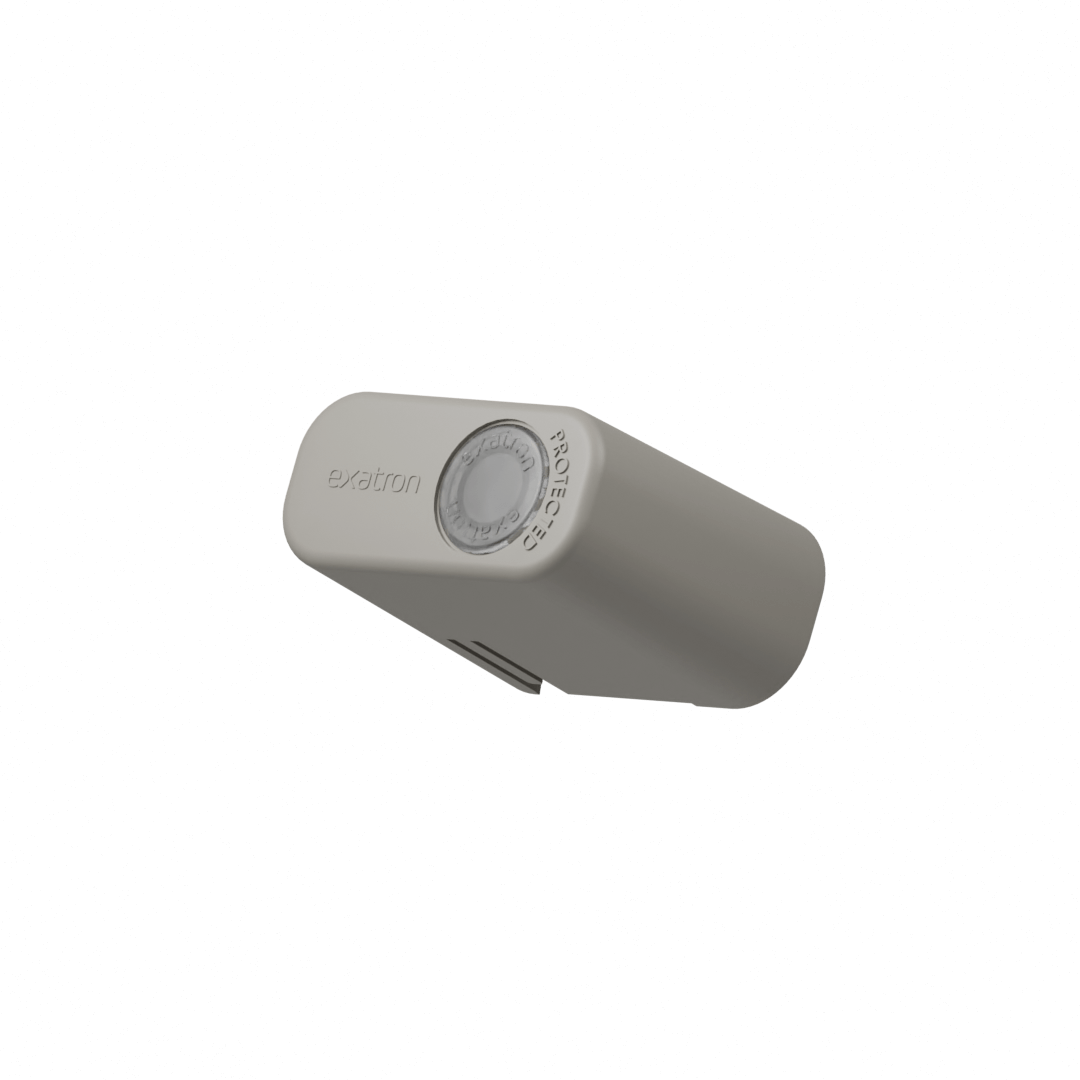

DPS Classe II para motores

disponible

Código: LLIP3003

Descripción

Dispositivo de Proteção Contra Surtos Classe II para motores (LLIP3003) – baseado na tecnologia combinada de Varistor de Óxido Metálico (MOV) e Centelhador a Gás (GDT) proporciona maior vida útil aos motores de portões eletrônicos. Projetado para suportar surtos elétricos, provocados por descargas atmosféricas e manobras no sistema elétrico.

Descargar

Embalaje

Manual de usuario

R$ 37,25

Envío dentro de 7 días hábiles.
Precio* para el consumidor final
