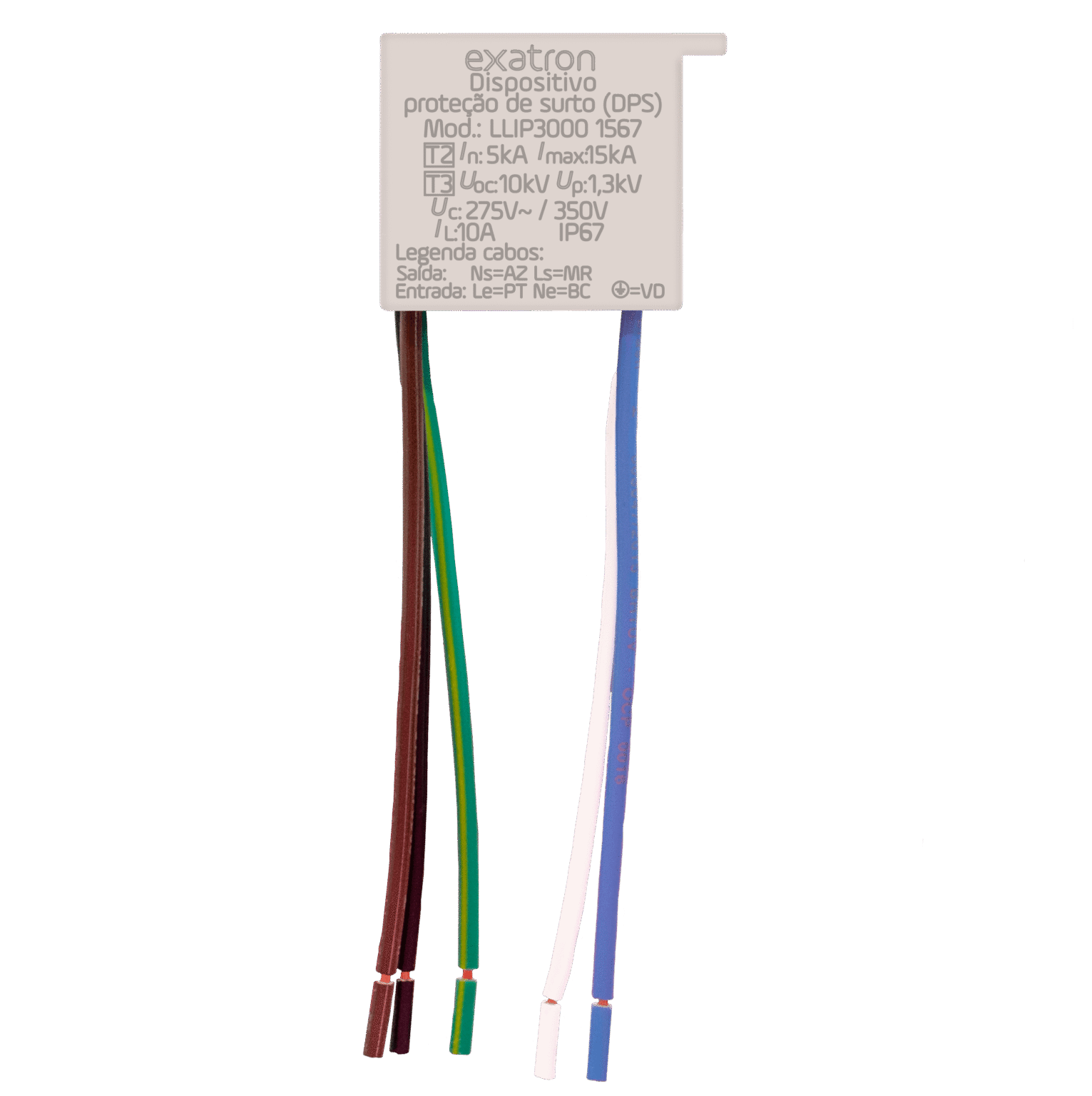

Dispositivo de Proteção Contra Surtos - 15kA - IP67

Cód:LLIP3000 1567

Dispositivo de Proteção Contra Surtos - 15kA - IP67

O LLIP3000 1567 é um Dispositivo de Proteção Contra Surtos (DPS) Classe II com tecnologia combinada de Varistor de Óxido Metálico (MOV) e Centelhador a Gás (GDT), que oferece maior vida útil aos drivers de potência de luminárias e equipamentos eletroeletrônicos em geral. Projetado para suportar surtos elétricos, provocados por descargas atmosféricas e manobras no sistema elétrico, conforme IEC 61643-11.

Possui um versátil suporte de fixação que comporta o uso de parafuso ou abraçadeira. Também conta com sinalização do estado de operação ativo através de LED. A linha de protetores de surto da Exatron é projetada para oferecer proteção robusta e confiável.

Características Técnicas

Tensão: 127-220V~;
Frequência de operação: 50/60Hz;
Proteção contra surto: 15kA (proteções especiais sob consulta);
Aplicação para proteção de produtos eletroeletrônicos em geral e sistemas de iluminação com tecnologia LED;
Modo de proteção: Diferencial (L-N) e Comum (L-G/N-G);
Tecnologia de proteção: MOV + GDT (Varistor + Centelhador);
Corrente nominal descarga (In)@8/20us: 5kA;
Corrente máxima descarga (Imáx)@ 8/20µs: 15kA;
Corrente total descarga (ITotal)@ 8/20µs: 15kA;
Tensão de circuito aberto (Uoc)@1,2/50us: 10kV;
Nível de proteção de tensão (Up): <1,3kV;
Máxima tensão operação continua (Uc): 275 Vca / 350 Vcc;
Corrente máxima de carga (I): 10A (aplicável somente na ligação tipo série);
Corrente residual diferencial (F/F ou F/N) (Ipe) e Corrente residual de modo comum (Ipe): <1mA;
Tempo de resposta típico: <100ns;
Sobretensão temporária (Ut): 440V-120V minutos;
Queda de tensão entre portas: <100mV;
Condutores: Fios com 100mm comprimento e 10mm decape;
Temperatura de operação: -40 até +85°C;
Esquema de ligação: Série / Paralelo;
Sistema de aterramento: TN e TT;
Sistema de proteção térmica: Sim;
Número de condutores protegidos: 2 (dois);
Fusível backup recomendado: 16A (gL/gG) – 1 por fase;
Led indicativo de operação. Atenção: Led indicador desligado significa falta de energia elétrica ou fim da vida útil por surto de maior energia absorvível, neste caso, o DPS deverá ser substituído;
Material: Resina poliamida (nylon) antichama;
Cor: Cinza;
Grau de proteção: IP67;
Dimensões (CxLxA): 38x34x22mm.
