Relé de Telegestão

Cód:LEIP4200

Relé de Telegestão

O Relé de Telegestão Exatron LEIP4200 é a solução ideal para gestão de iluminação pública. Além de funcionar como relé fotoelétrico, o Relé de Telegestão faz a medição de diversas grandezas (tensão, corrente, potências, consumo, fator de potência, THD e luminosidade), reporta casos de falhas, aceita agendamento de acionamentos e controles remotos de acionamento da luminária. A comunicação com o relé fotoelétrico LEIP4200 utiliza uma rede LoRaWAN com suporte à dispositivos de classe C. O acionamento da luminária é feito na ausência de luz natural (possui sistema insensível a variações bruscas de luminosidade, relâmpagos e faróis), independente se estiver online ou off-line na rede. O acionamento do relé fotoelétrico também pode ser através de comando remoto ou agendamento pré-configurado através do software de gestão. O produto possui contato NA (normalmente aberto) mantendo as luminárias apagadas durante o dia.

Características Técnicas

Tensão: Operação: 90-305V~ e Nominal:120V-240V~ (de -20% a +15% Vn);
Consumo próprio: <2W;
Faixa de corrente: 2A nominal e 10A máxima, modelo direto 2(10)A;
Proteção contra surto: até 10kV (1,2x50µs);
Temperatura de operação: -10° a + 80°C;

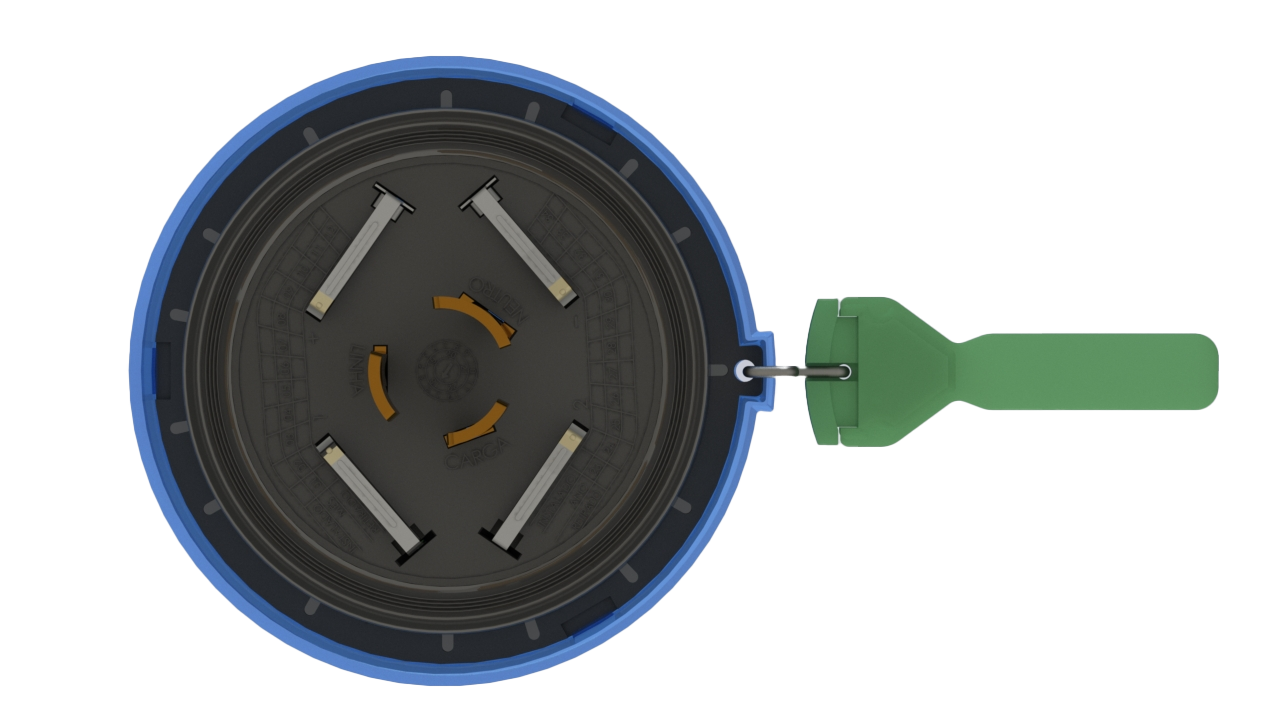

Conexões: Plugue 7 pinos padrão NBR 5123 e ANSI C136.41-2013, sendo: 3 pinos (fase, neutro e carga) em latão estanhado e 4 pinos (dimerização e auxiliar) em latão estanhado e banhado a ouro;
Dimensões: Ø81,2x106mm;
Materiais: Copo: policarbonato com proteção UV. Base: poliamida. Gaxeta: borracha elastômero. Terminais centrais: Latão estanhado. Terminais auxiliares: Latão banhado a ouro nos contatos;
Capacidade de carga: até 1000W resistivo (FP=1), 1800VA/220Vac indutivo com fator de potência não corrigido (FP>0,5), 500VA corrigido por capacitor (FP>0,92) e 300W/220Vac driver de LED;
Filtro de tempo: duplo retardo que impede acionamentos indevidos devido a variações bruscas de luminosidade como raios, laser, nuvens e etc. Entre 4 e 5 segundos para ligar ou para desligar (tipo instantâneo);
Lux para ligar: menor que 10 Lux (padrão de fábrica, sendo possível configurar remotamente);
Lux para desligar: maior que 30 Lux (padrão de fábrica, sendo possível configurar remotamente) respeitando a relação de histerese relação entre liga e desliga (histerese): 1,5 a 2,8 vezes;
Acionamento dos contatos próximo ao zero de tensão da rede elétrica (zero-crossing) menor que 1ms;
Design moderno com exclusivo fechamento sem parafusos;
Sensor de ação: fototransistor na posição azimutal;
Rigidez dielétrica interna: ≥ 2500V @ 1 minuto;
Marcações: indelével no corpo do produto (registro de colocação e retirada em campo);
Saída de dimerização: 0-10V;
Atua em conjunto com o SW de gestão LIME
Tipo de contato: NA (sem energia). Saída ligada durante a noite com sistema fail-off (falha desligado);
Código de operação: T2LNFDRNAR;
Grau de proteção: IP65 (opcional IP67);
Atende a portaria n°221/2022 Inmetro;
Aprovado pela portaria n° 140/2025 Inmetro;
Garantia: 05 anos;
Observações:

Comunicação: rede LoRaWAN com suporte a dispositivos classe C;
Antena: interna de alto ganho e performance;
Medição de energia ativa (kWh), classe de precisão 1 % - Índice ;de classe B;
Constante (Kh oh Kd): Wh/pulso 0,1 Wh;
Monofásico 2 fios;
Tecnologia do elemento sensor de tensão:CI com Divisor de Tensão;
Tecnologia do elemento sensor de corrente: Shunt;
Princípio de medição: direta;
Medição e registrador: unidirecional;
Possui função “Last Gasp” que envia notificação para nuvem relatando problemas na rede elétrica e protegendo a luminária ao desliga-la automaticamente;
Possui sistema de “Dashboard” que apresenta informações de forma visual, como gráficos, tabelas e mapas além de poder setar os relés remotamente.

Capacidade de cargas (lâmpadas)	Tensão	Resistivo (FP=1)	Indutivo (FP>0,5)	Driver Led
	127V	1000W	1200VA	300W
	220V	1000W	1800VA	300W

Instalação:

Relé fotoelétrico de alta performance para gestão de iluminação pública. É ideal para o gerenciamento de energia podendo ser usados para monitorar e controlar as luminárias, permitindo a gestão eficiente da carga, a identificação de falhas na rede e a redução de perdas de energia.

A ligação elétrica do Relé de Telegestão Exatron LEIP4200 deve ser feita por meio da tomada 7 fios (não inclusa no produto) que atenda as normas NBR 5123 e ANSI C136.41.

O rele deve ser encaixado manualmente na tomada após a ligação elétrica da mesma na luminária. Para instalação e/ou retirada do relé fotoelétrico LEIP4200 na tomada não são necessárias ferramentas especiais, deve ser feito manualmente.
