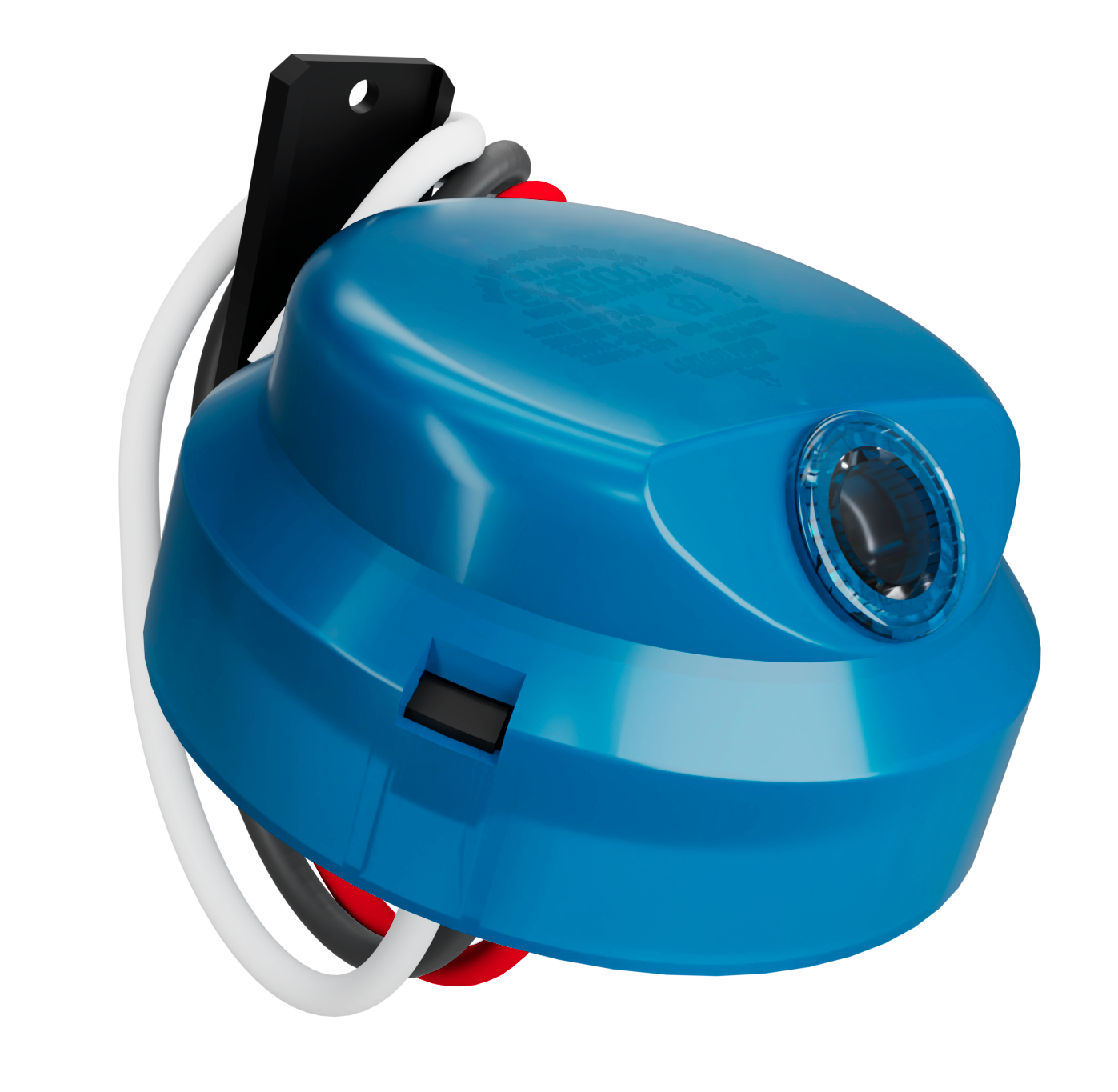

O Relé Fotocontrolador Eletrônico Tri-Fácil Exatron é um relé microcontrolado ideal para o acionamento de pontos luminosos e outras cargas. Este equipamento mantém acesas luminárias na ausência de luz natural e é insensível a variações bruscas de luminosidade, relâmpagos e faróis.
Pode ser instalado com qualquer tipo de lâmpada.
O produto LUXAN FDTF é um modelo multitensão, operação liga noite (LN), falha desligado (FD), normalmente aberto (NA) e com acionamento rápido (AR). Índice de proteção IP55 e material da tampa no polipropileno (PP) com anti-UV.
Características Técnicas
- Tensão: 105-305V;
- Frequência de operação: 50/60Hz;
- Consumo: <1W;
- Luminosidade para ligar: entre 5 e 15 Lux;
- Luminosidade para desligar: menor que 30 Lux respeitando a relação de histerese entre liga e desliga (histerese) 1,5 a 2,8 vezes;
- Estado inicial dos contatos: Normalmente aberto (NA);
- Modo de falha: Falha desligado (FD) / Fail-off;
- Modo de operação: aciona a carga durante a noite e desliga durante o dia (Liga noite);
- Classificação de retardo: AR (acionamento rápido);
- Tecnologia: Microcontrolado;
- Proteção contra surtos: 4.000/20.000V;
- Rigidez dielétrica: ≥ 2500V @1 minuto;
- Filtro de tempo: duplo retardo que impede acionamentos indevidos devido a variações bruscas de luminosidade como raios, laser, nuvens e etc. Entre 0,5 e 1 segundo para ligar e 2 e 5 segundos para desligar;
- Material: Corpo e copo em resina polipropileno (PP) com proteção UV e lente em policarbonato (PC);
- Grau de proteção: IP55;
- Garantia: 1 ano;
- Dimensões: Ø87,3x47,6mm (com a haste);
- Haste de suporte incorporada ao relé;
- Ajuste de giro do rele de 360°;
- Padrão NBR5123;
- Código de operação: T2LNFDRNAR;
- Mapa de marcação indelével no copo, conforme NBR5123;
- Para comandar cargas acima da capacidade estipulada, utilize o relé em conjunto com uma Chave Comando de Grupo Exatron (de 30, 50 ou 60 amperes) disponível na versão de controle sub/sobre tensão;
- Acionamento dos contatos próximo ao zero de tensão da rede elétrica (zero-crossing) menor que 1ms;
- Sensor fotocélula de silício: fototransistor;
- Temperatura de operação: -5 e 50°C;
- Ligação descomplicada com 3 fios: Fase (preto), Carga (vermelho) e Neutro (azul ou branco);
- Potência de comando:
Capacidade de carga (lâmpadas) | Tensão | Resistiva | Indutiva | Corrigida FP≥0,92 | LED FP<0,9 | LED FP≥0,9 |
| 220V | 1000W | 1800VA | 500VA | 200W | 300W |
| 127V | 1000W | 1200VA | 500VA | 200W | 300W |
Obs.: Para garantir o funcionamento ideal do LUXAN FDTF, recomenda-se a instalação com visão direta para o sol e em locais onde não haja interferência de fontes de luz artificial, como lâmpadas de rua ou outro tipo de iluminação. Além disso, é importante verificar periodicamente as conexões elétricas para assegurar um desempenho contínuo e eficiente.
Para a instalação do LUXAN FDTF, conecte o relé na sua rede elétrica e observe que a lâmpada permanecerá apagada, pois o contato é normalmente aberto (NA). Se o relé estiver em contato com a luz do sol, a lâmpada permanecerá desligada. Ao anoitecer, a lâmpada acenderá, o que indica que o relé está funcionando corretamente.
Posicione o relé de forma que o sensor fique exposto à luz natural do dia, e não seja afetado por outras lâmpadas nas proximidades.
Atenção: desligue a sua rede elétrica antes de iniciar a instalação do produto.
