LTIP1001

Information

Technical Specifications

  • Tensão: 100-250V~ 50/60Hz – Bivolt automático;
  • Tomada de embutir alta para relé, com anel metálico e parafusos;
  • Material do produto: Soquete em nylon com fibra de vidro, terminais de encaixe em latão estanhado, terminais auxiliares banhados com ouro;
  • Mapa de marcação indelével com identificação do sentido de encaixe do relé e identificação dos terminais de encaixe;
  • Ligação a 7 fios: 1-fase (preto), 2-neutro/fase (branco), 3-carga (vermelho), 4 e 5-dimmer (violeta e cinza), 6 e 7-terminais auxiliares (laranja e marrom). Com seção transversal dos fios de 1,5mm² e comprimento de 30cm comprimento dos fios de ligação. Quanto aos fios de dimerização, positivo (violeta), negativo/referência (cinza), auxiliares (marrom e laranja) possuem seção transversal dos fios de 1,0mm² e comprimento de 30cm. O comprimento dos fios de ligação podem ser alterados a pedido do cliente;
  • Intercambialidade total, pode ser utilizada com relés de qualquer fabricante com ou sem dimmerização;
  • Permite giro de 180° para orientação do relé (vide orientação de furação);
  • Base em conformidade a NBR 5123 e da ANSI C136.41 – 2013;
  • Corrente nominal: 10A (máx.: 15A);
  • Rigidez dielétrica: Maior que 2500V;
  • Temperatura de operação: -40 a 80°C;
  • Resistente a raios ultravioleta (UV);
  • Grau de proteção (IP): IP44/IP65 com relé fotoelétrico*;
  • Dimensões: 41,20mmXØ66,12mm;
  • Warranty: 1 year.

*A vedação da gaxeta do relé fotoelétrico deve ser adequada para o grau de proteção IP44/65/67 de acordo com NBR5123:2016.

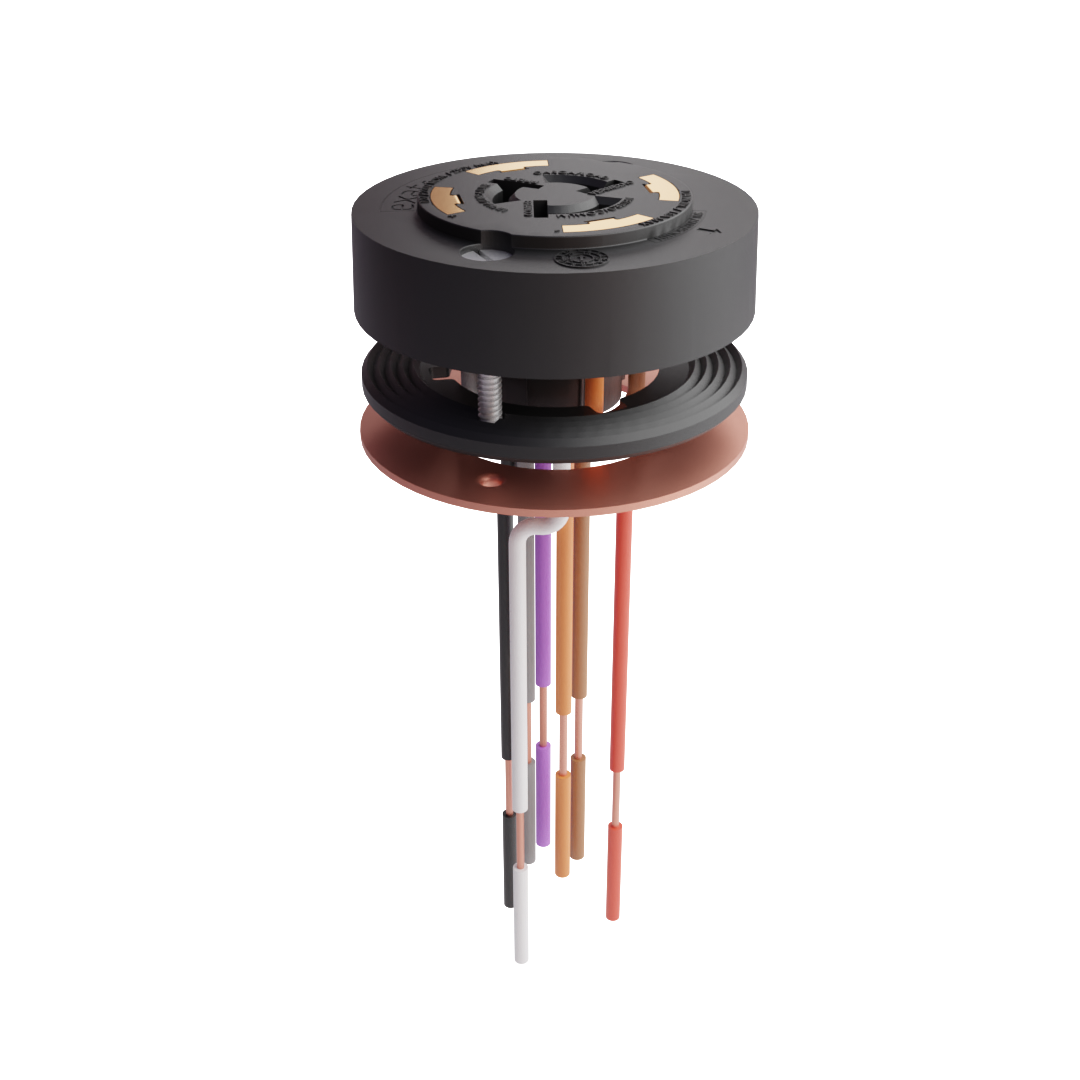

7-wire Flush Mount Base Socket with Metal Ring for Photoelectric Relay

available

Code: LTIP1001

Description

A Tomada de embutir 7 fios com anel metálico (LTIP1001) é ideal para fixação em luminárias, já que promove uma perfeita instalação para os relés fotoelétricos. Conte com a Exatron para iluminar seus projetos com eficiência e qualidade.

Download

User manual

R$ 32,14

Shipped within 7 business days.
Price* for end consumer

Information

Technical Specifications

  • Tensão: 100-250V~ 50/60Hz – Bivolt automático;
  • Tomada de embutir alta para relé, com anel metálico e parafusos;
  • Material do produto: Soquete em nylon com fibra de vidro, terminais de encaixe em latão estanhado, terminais auxiliares banhados com ouro;
  • Mapa de marcação indelével com identificação do sentido de encaixe do relé e identificação dos terminais de encaixe;
  • Ligação a 7 fios: 1-fase (preto), 2-neutro/fase (branco), 3-carga (vermelho), 4 e 5-dimmer (violeta e cinza), 6 e 7-terminais auxiliares (laranja e marrom). Com seção transversal dos fios de 1,5mm² e comprimento de 30cm comprimento dos fios de ligação. Quanto aos fios de dimerização, positivo (violeta), negativo/referência (cinza), auxiliares (marrom e laranja) possuem seção transversal dos fios de 1,0mm² e comprimento de 30cm. O comprimento dos fios de ligação podem ser alterados a pedido do cliente;
  • Intercambialidade total, pode ser utilizada com relés de qualquer fabricante com ou sem dimmerização;
  • Permite giro de 180° para orientação do relé (vide orientação de furação);
  • Base em conformidade a NBR 5123 e da ANSI C136.41 – 2013;
  • Corrente nominal: 10A (máx.: 15A);
  • Rigidez dielétrica: Maior que 2500V;
  • Temperatura de operação: -40 a 80°C;
  • Resistente a raios ultravioleta (UV);
  • Grau de proteção (IP): IP44/IP65 com relé fotoelétrico*;
  • Dimensões: 41,20mmXØ66,12mm;
  • Warranty: 1 year.

*A vedação da gaxeta do relé fotoelétrico deve ser adequada para o grau de proteção IP44/65/67 de acordo com NBR5123:2016.
